DIBUJOS ISOMETRICOS

DIBUJOS ISOMETRICOS

1. CONTENIDO

• Definición

La palabra isométrico significa "de igual medida" y proviene del prefijo "isos" que significa igual y de la palabra métrico que expresa o significa "medida".

Por ende, isométrico se refiere a aquel dibujo tridimensional que se ha realizado con los ejes inclinados formando un ángulo de 30° con la horizontal .

Una de las grandes ventajas del dibujo isométrico es que se puede realizar el dibujo de cualquier modelo sin utilizar ninguna escala especial, ya que las líneas paralelas a los ejes se toman en su verdadera magnitud. Así por ejemplo, el cubo cuando lo dibujamos en forma isométrica queda con todas sus aristas de igual medida.

La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.

• Características

Un dibujo isométrico no es una perspectiva isométrica, ya que se realiza sin reducción alguna. Este, al igual que la perspectiva isométrica, nos revela las caras del sólido en los tres sectores de los ejes, con la misma amplitud.

 EJES UTILIZADOS EN EL DIBUJO ISOMÉTRICO

 La base del dibujo isométrico es un sistema de tres ejes que se llaman "ejes isométricos" que representan a las tres aristas de un cubo, que forman entre sí ángulos de 120°.

LÍNEAS ISOMÉTRICAS Son aquellas líneas que son paralelas a cualquiera de los tres ejes isométricos.

LÍNEAS NO ISOMÉTRICAS

Son aquellas líneas inclinadas sobre las cuales no se pueden medir distancias verdaderas; estas líneas cuando se encuentran presente en un dibujo isométrico no se hallan ni a lo largo de los ejes ni son paralelas a los mismos.

Además las líneas no isométricas se dibujan tomando como puntos de referencia otros puntos pertenecientes a líneas isométricas.

• Uso y


  Aplicación

En el diseño y el dibujo técnico:

En diseño industrial se representa una pieza desde diferentes puntos de vista, perpendicular a los ejes coordenados naturales. Una pieza con movimiento mecánico presenta en general formas con ejes de simetría o caras planas. Tales ejes, o las aristas de las caras, permiten definir una proyección ortogonal.

Se puede fácilmente dibujar una perspectiva isométrica de la pieza a partir de tales vistas, lo que permite mejorar la comprensión de la forma del objeto.

En arquitectura:

Eugene Viollet-le-Duc utilizó este sistema en muchos dibujos de sus edificios, evitando acentuar la importancia de unos volúmenes sobre otros e independizándose del punto de vista del observador

En videojuegos:

Cierto número de videojuegos pone en acción a sus personajes utilizando un punto de vista en perspectiva isométrica, o mejor dicho, en la jerga usual, en "perspectiva 3/4". Desde un ángulo práctico, ello permite desplazar los elementos gráficos sin modificar el tamaño, limitación inevitable para ordenadores con baja capacidad gráfica. El progresivo incremento en las capacidades gráficas de los ordenadores ha posibilitado el uso cada vez más generalizado de sistemas de proyección más realistas, basados en la perspectiva naturalmente percibida por el ojo humano: la perspectiva cónica.

Aspectos matemáticos:

Siendo la perspectiva isométrica una proyección geométrica sobre un plano según un eje perpendicular al mismo, sus características y relaciones pueden ser calculadas analíticamente mediante la trigonometría. Factor de reducción sobre los ejes .Considerando la arista de un cubo que va desde el origen al punto (0,0,1), si su intersección con el plano de proyección define un ángulo α, la proyección tendrá una longitud equivalente al coseno de α. Transformación de coordenadas. La transformación de coordenadas cartesianas se utiliza para calcular las vistas a partir de las coordenadas de los puntos, por ejemplo en el caso de un juego de video, o de simulación 3D. Suponiendo un espacio provisto de una base ortonormal directa. La proyección Pse realiza según el vector de componentes (1,1,1), es decir el vector , según el plano representado por ese mismo vector.

• Ejemplo Practico

Los dibujos isométricos son muy comunes en el área de dibujo, estos suelen pedirse en un plano casi de manera obligatoria como vista alternativa y ni que decir en la representación de tuberías y líneas. Es por eso que aquí veremos cómo realizar un dibujo isométrico de forma practica para que puedas realizarlos sin ningun problema.

1. 1. Lo primero que hay que hacer es cambiar las propiedades del puntero y eso lo hacemos dando Clic Derecho en la barra de estado del dibujo y seleccionarSettings (Ver Figura 1).



      Figura 1
   2. Inmediatamente se abrirá la ventana de Drafting Settings en el cual tendremos que posicionarnos en la pestaña de Snap and Grid y en el área de Snap Type seleccionaremos Isometric Snap y damos clic en OK (Ver Figura 2).



      Figura 2
   3. Ahora ya tenemos el puntero listo para trabajar en isométrico (Ver Figura 3). A partir de aquí podemos dibujar cualquier objeto en isométrico apoyándonos con elORTHO (F8).





   4. A continuación procederé a dibujar un cubo con una poli línea en cuadro tal y como se observa en la figura 4 y luego procederé a cambiar los ejes del puntero (Isoplanes) para formar la parte frontal de un cubo con el botón F5, trazare la poli línea para cerrar la cara (Ver Figura 5).





      Figura 5
   5. Del mismo modo cambiare una vez más el isoplane (F5) para completar el cubo (Ver Figura 6) y así tener nuestra primera figura.





   6. hora procederemos a realizar un cilindro con un Ellipse marcando centro y fin (Ver Figura 7).





   7. Después de seleccionar Ellipse seleccionamos Isocircle (Ver Figura 8) y especificamos el centro y el radio del elipse.



      Figura 8
   8. Ya con el Ellipse hecho procederemos a dibujar dos líneas en los cuadrantes del isocirculo que dibujamos (Ver Figura 9). Y por ultimo solo copiamos el primer isocirculo dibujado y lo pegamos en la parte superior al final de las líneas recortando el isocirculo inferior a partir de las líneas(Ver Figura 10).




   9. Ahora procederemos a realizar una pirámide, comenzaremos dibujando un cuadro tal y como aparece en la figura 11.





   10. Enseguida tendremos que posicionarnos en el centro del cuadro dibujando una línea al centro y de ahí cambiando el isoplane (F5) dibujaremos una línea hacia arriba (punta de la pirámide) tal y como lo muestra la figura 12.



       Figura 12
   11. Paso seguido procederemos a unir cada lado del cuadro a la punta de la pirámide tal y como se muestra en la figura 13.


   12.

   13. Por ultimo borramos las líneas que dibujamos al centro del cuadro, la que utilizamos como línea de altura (punta de la pirámide) y recortamos el cuadro base que dibujamos primero para que quede tal y como aparece en la figura 14.



Con estos pasos podrás comenzar a dibujar en forma isométrica en AutoCAD y realizar tus dibujos de manera sencilla. Es importante decir que las medidas que les des a los objetos isométricos juegan un papel fundamental en el dibujo ya que mientras más reales sean las medidas mejor será el dibujo de la pieza u objeto. En la parte de abajo esta un video tutorial en el cual puedes ver el procedmiento paso a paso. Si tienes algún comentario puedes dejarlo aquí con toda confianza…Hasta la próxima.

2. RESUMEN

Los dibujos isometricos

son un tipo de dibujo en perspectiva, en la cual se trata de representar un objeto en 3 dimensiones, mostrando 3 de sus caras. La caracterıstica principal de los isometricos es que sus 3 caras principales apa

recen deformadas en la misma proporcion. Ademas las lıneas o ejes principales del objeto se dirigen en angulos de 30, 90 y 150 grados con respecto a la horizontal. Por estas razones el dibujo de isometricos es rapido, simple y efectivo cuando se trata de dar una idea de la apariencia que tendra el objeto que estemos disenando.  Como se trata de un dibujo descriptivo e ilustrativo, no se acostumbra dibujar las lıneas ocultas, ejes ni acotado.

Los isometricos son un caso especial de dibujos en perspectiva, conocidos como proyecciones axonometricas, obtenidos cuando el observador esta colocado en direccion inclinada con respecto a las caras principales del objeto (cuando el observador se ubica inclinado con respecto a los ejes principales o cuando el objeto se coloca inclinado dentro de la caja de cristal), de tal manera que las lıneas, planos principales y angulos del objeto aparecen deformados. El vocablo isometrico proviene de las ra´ıces iso que significa igual y metrica que significa medida. Un dibujo isometrico tiene por caracterıstica que sus lıneas principales tienen igual medida que el objeto real, o sea que la deformacion de las lıneas principales es la misma.

3. SUMMARY

Isometric drawings

They are a type of perspective drawing, in which it tries to represent an object in 3 dimensions, showing 3 of their faces. The main feature of isometrics is that its 3 main faces appear deformed in the same proportion. Besides lines or major target object in angles 30, 90 and 150 degrees to the horizontal. For these reasons the isometric drawing is fast, simple and effective when it comes to giving an idea of ​​the object will look like we are designing. As a descriptive and illustrative drawing, is not usually draw the phantom, axes or limited.

Isometric are a special case of perspective drawings, known as axonometric projections, obtained when the observer is placed in the direction inclined with respect to the main faces of the object (as an observer to the main axis is located inclined or when the object It inclined placed inside the glass case), so that the lines, planes and angles of the main object appear deformed. The word isometric comes from ra'ıces iso means equal and metric measurement means. An isometric drawing is to feature its main lines are the same as the real thing, that is that the deformation of the main lines is the same.

4. RECOMENDACIONES

• Para  dibujar un dibujo isometrico en autocad primeramente debes configurar el programa para que puedas dibujar.
• Para lograr que el dibujo sea perfecto en autocad, se recomienda dibujar todo y luego recortar las áreas que no son visibles ala perspectiva Isometrica.

5. CONCLUSIONES

• Una de las grandes ventajas del dibujo isométrico es que se puede realizar el dibujo de cualquier modelo sin utilizar ninguna escala especial, ya que las líneas paralelas a los ejes se toman en su verdadera magnitud. Así por ejemplo, el cubo cuando lo dibujamos en forma isométrica queda con todas sus aristas de igual medida.

• Es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano

6. GLOSARIO

• En las transformaciones de la geometría plana, la isometría modifica solo la posición de la figura en el plano, dejando inalterable todas las otras características: forma, dimensiones, ángulos, perímetro, área, etc. Las isométricas fundamentales son de cuatro tipos: traslación, rotación, simetría central y simetría axial.
• Una isometría es directa si se obtiene solo mediante una traslación y una rotación, llamándose indirecta si se emplean traslaciones o rotaciones con una simetría axial. La isometría directa conserva la disposición horaria o antihoraria de los vértices, mientras que la indirecta los invierte.
• A una isometría también se la llama transformación rígida. No confundir el término isometría con isomería.
• En axonometría ortogonal, la isometría es aquella perspectiva cuyos tres ejes (x, y, z) forman el mismo ángulo entre sí, 120º. En el espacio los tres ejes también forman el mismo ángulo con respecto al plano de proyección. El coeficiente de reducción es siempre 0’816 para los tres ejes. Si no se emplea el coeficiente de reducción pasa se le suele llamar “dibujo isométrico”. También se la denomina isométrica, monométrica o isonométrica.

7. LINKOGRAFIA

• http://josegrass27.blogspot.pe/2012/10/dibujo-isometrico-y-perspectiva.html
• http://pedrorinconvelasquez.blogspot.pe/2011/11/dibujo-isometrico.html
• http://www.monografias.com/trabajos13/introdn/introdn.shtml

VIDEO SOBRE EL TEMA

https://www.youtube.com/watch?v=kdWr_PWIkW8

CAPAS

 CONTENIDO

Las capas o layers (en inglés) de AutoCAD® podrían definirse como nombres de grupos o etiquetas que poseen cada uno de los objetos de AutoCAD® que creamos. Es decir que cada objeto (ya sea una línea, un círculo, o texto, etc…) pertenece si y sólo si a una capa y no puede haber un objeto que no pertenezca a ninguna.

En nuestros trabajos podemos (y debemos) ubicar los objetos que vamos creando en diferentes capas de acuerdo a un criterio de dibujo. Si no creamos ninguna capa y empezamos a dibujar, estos objetos van a pertenecer a la única capa inamovible que es la capa “0” (cero).

ADMINISTRACIÓN DE CAPAS

La creación y edición de capas en AUTOCAD se realiza a través del Administrador de Propiedades de Capas al cual se accede desde la Ficha Inicio→ Capas - Propiedades de Capa:



Si el dibujo es un dibujo nuevo, nos aparecerá sólo una capa en el Administrador de Propiedades de Capa: La capa “0”, la cual no puede ser eliminada del dibujo. La vista que tendremos será similar a la de la figura:

El Administrador de Propiedades de las Capas tiene el comportamiento de las Paletas en AUTOCAD, es decir puede mantenerse a la vista, anclarse u ocultarse automáticamente; de esta forma cualquier modificación que se realice a alguna capa se reflejará automáticamente en el dibujo.

Obsérvese que el Administrador está conformado por dos cuadros: el que se titula Filtros, a la izquierda, usado para filtrar las capas; el cuadro de la derecha es en el que se listan las capas disponibles en el dibujo y es en donde fijaremos nuestra atención. En la parte superior hay una serie de botones que nos permitirán crear y eliminar capas, entre otros. Para crear una nueva Capa en AUTOCAD sólo tendremos que pulsar el botón Nueva Capa, ubicado más a la izquierda de este grupo, para poder verla en la lista:

AUTOCAD generará de forma automática un nombre (Capa 1, en el ejemplo de la figura), pero podremos cambiar su nombre y configurar sus propiedades según veremos posteriormente.

Si deseamos “heredar” o copiar las propiedades de una Capa existente a una nueva que vayamos a crear, debemos seleccionar la capa existente y pulsar el botón Nueva Capa, referido anteriormente. De esta forma la nueva capa generada tendrá el mismo color, tipo de línea, etc, que la capa de referencia.

VENTANA PRINCIPAL DE CAPAS

Si escribes en AutoCAD® el comando CAPA ó LAYER, aparecerá la siguiente ventana:

Esta ventana de AutoCAD® en un dibujo vacío tiene solo la línea de la capa “0”. Cada línea corresponde a una capa, y desde las columnas podemos ajustar propiedades a las diferentes capas.

En la imagen principal de este artículo vemos los nombres de las capas de esta imagen representados como conjuntos. Esto es porque cada capa es como un conjunto y en ese conjunto podemos albergar tantos objetos como queramos.

Estos ejemplos de capas aplicarían tranquilamente a un dibujo de una pieza mecánica, la cual está acotada y tiene líneas de centro y también líneas punteadas u ocultas y textos que describen el dibujo. En este dibujo sería conveniente tener cinco capas diferentes, en donde cada capa albergue los siguientes objetos:

• Una capa para el dibujo principal de la pieza mecánica
• Otra capa para las líneas de ejes de la pieza
• Otra capa para identificar las líneas ocultas
• Otra capa para las acotaciones
• Y otra capa para los textos.

Este es un ejemplo muy básico, pero suficiente para la explicación. Estas capas, tal con están en el ejemplo, deberían tener nombres claros y bien definidos, ya que es importante no confundirnos de capa.

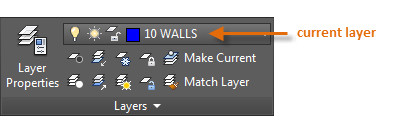

LA BARRA DE HERRAMIENTAS

También existe la barra de herramientas de capas, con la cual podemos manejar las capas con las funcionalidades más básicas de la ventana que vemos en la imagen anterior:

COMO CREAR UNA CAPA DE AUTOCAD

Crear una capa de AutoCAD® es muy simple, pero no podemos hacerlo desde la barra de herramientas. Para esto es necesario abrir la ventana la cual se abre con el comando capa, como ya te he dicho, o bien desde el primer iconito que aparece en la barra de herramientas (el de la izquierda de la imagen).

Ahora paso a mostrarte la ventana con referencias así te explico qué son los ítems principales, y obviamente como se crea una capa:

PARÁMETROS DE CAPA

Los siguientes son los parámetros de capa más utilizados en el Administrador de propiedades de capas. Hace clic en el icono para activar el ajuste de encendido y apagado:

• Apague capas. Desactiva capas para reducir la complejidad visual de su dibujo mientras trabaja.
• Congele capas. Congelar las capas que no necesitas acceder por un tiempo. Congelación capas es similar a apagarlos, pero mejora el rendimiento en dibujos muy grandes.
• Capas de bloqueo. Bloquear capas cuando se quiere prevenir cambios accidentales en los objetos en esas capas. Además, los objetos en capas bloqueadas aparecen desvanecieron, lo que ayuda a reducir la complejidad visual de su dibujo, pero aún le permite ver los objetos débilmente.
• Establecer propiedades predeterminadas. Establece las propiedades predeterminadas para cada capa, incluyendo el color, tipo de línea, grosor de línea, y la transparencia. Nuevos objetos que cree utilizará estas propiedades a menos que las modifique. Propiedades de capa imperiosas se explica más adelante en este tema.

LOS CONTROLES EN EL ADMINISTRADOR DE PROPIEDADES DE CAPAS

Para crear una nueva capa, haga clic en el botón que aparece e introduzca el nombre de la nueva capa. Para hacer una capa diferente de la actual, haga clic en la capa y haga clic en el botón indicado.

ATAJOS CON LA BARRA DE HERRAMIENTAS

Para cambiar de capa actual o bien para cambiar objetos desde una capa a otra, podemos hacerlo desde la barra de herramientas. Es muy simple:

Cambio de Capa Actual
Si no tenemos objetos seleccionados, entonces al desplegar la barra y elegir una capa, ésta pasa a ser la capa actual automáticamente, y todo lo que dibujemos luego va a estar en esta capa que elegimos.

Cambiar Objetos a otra Capa
En cambio, si tenemos uno o más objetos seleccionados, al cambiar de capa, estos objetos pasarán desde sus capas a la capa que hemos seleccionado, sin importar en que capa estaban antes.
Bueno, este es un resumen sobre cómo utilizar correctamente las capas ó layers de AutoCAD. Próximamente estaré ampliando más aún sobre sus beneficios.

ACCESO RÁPIDO A LA CONFIGURACIÓN DE CAPA

El Administrador de propiedades de capas ocupa mucho espacio, y no siempre es necesario para acceder a todas las opciones. Para acceder rápidamente a los controles de capa más comunes, utilizar los controles de la cinta. Cuando no hay objetos seleccionados, el panel Capas en la ficha Inicio muestra el nombre de la capa actual como se muestra.

De vez en cuando, asegúrese de que los objetos que cree estarán en la capa correcta. Es fácil olvidarse de ello, pero también es fácil de configurar. Haga clic en la flecha hacia abajo para mostrar una lista de capas y, a continuación, haga clic en una capa en la lista para que sea la capa actual. También puede hacer clic en cualquier icono en la lista para cambiar la configuración.

BORRAR CAPAS

En este post veremos cómo borrar capas que no se utilizan y resolveremos el problema de arrastrar capas inútiles en archivos durante años como hacías hasta ahora.

Estas capas que son molestas para tener un dibujo claro, se añadieron al archivo como consecuencia de insertar algún bloque o copiar dibujo de otro archivo. Después, volvimos a redefinirlas con las capas que usábamos en el nuevo archivo. Entonces al intentar borrarlas escribimos LAYER o vamos al Layer Properties Manager (menú de capas). Después seleccionamos una capa y le damos al botón del teclado Supr. Nos aparecerá este aviso de que ha sido imposible borrar la capa:

De esta manera no podremos borrar las siguientes capas:

·         Capa 0 y defpoints

·         Capa actual

·         Capas que contienen objetos

·         Capas que dependen del ref. X

Entonces, lo que tenemos que hacer es escribir el siguiente comando

1.    Escribimos LAYDEL en el cuadro de comandos.

2.    A continuación, aparece: Select object on layer to delete or [Name]: (en español será seleccionar objeto de capa para borrar o Nombre), escribimos N y pulsamos Intro.

3.    Nos aparecerá un listado de capas, seleccionamos la que queremos borrar y E.

Con este sencillo comando podremos limpiar el dibujo de estas molestas capas y poder tener las capas mejor organizadas.

TIPOS DE LINEA

Cuando cargamos a nuestro dibujo algún Tipo de Línea para ser asignado a una capa o a algún objeto, tenemos que tener en cuenta que si ésta es diferente del Tipo Línea Continua su visualización dependerá de un factor o propiedad denominado Escala de Tipo de Línea; este valor puede ser tan grande o tan pequeño que la línea podría verse como una línea continua a pesar de no serlo.

En términos básicos un Tipo de Línea, diferente del Tipo Continuo, es una serie de puntos, segmentos, espacios, textos o símbolos que se repiten de acuerdo a un patrón predefinido.

El caso más común es el del tipo de línea de trazo, la cual corresponde a un patrón segmento-espacio-segmento, en una forma similar a ésta:

La frecuencia con que este patrón, para el Tipo de Línea, se repite en el dibujo puede verse afectada por factores tales como:

Es un factor multiplicador de la longitud de cada repetición de todos los Tipos de Líneas del dibujo. Si es mayor a 1 estas longitudes tenderán a ser mayores y por ende el número de repeticiones será menor, mientras que si es inferior a dicho valor la longitud será menor y de aquí se tendrá que el número de repeticiones del segmento será mayor.

En las siguientes figuras se presentan tres ejemplos del Tipo de Línea de Trazo para Factores de Escala Global de 0.25, 1.00 y 2.00:

Para modificar el Factor de Escala Global accederemos al diálogo del Administrador de Tipos de Línea, seleccionando la opción Otros… en elseleccionador de Tipos de Línea del Panel Modificar, Ficha Inicio:

En este diálogo se presentan, como vemos en la figura anterior, los Tipos de Línea cargados en el dibujo y, pulsando el botón Detalles/Ocultar detallespodremos presentar u ocultar los parámetros globales para estos tipos de línea.

Entre los parámetros en el cuadro Detalles está el Factor de Escala Global que hemos referido, en cuyo cuadro de texto introduciremos el valor deseado y pulsaremos el botón Aceptar para cerrar el diálogo. AUTOCAD regenerará todos los tipos de línea de todos los objetos en el dibujo de acuerdo al valor introducido.

Este factor está asociado más bien a un objeto (o un grupo de objetos), modificándose la visualización en función del parámetro “Escala del objeto actual”, en la parte inferior derecha del cuadro de detalles del Administrador de Tipos de Línea, mostrado en la figura anterior.

Con frecuencia desearemos que la separación del tipo de línea sea diferente para algunos objetos, debido a que el objeto no es lo suficientemente extenso como para poder desarrollar el patrón predefinido para el tipo de línea escogido. En estos casos es conveniente modificar la Escala del Tipo de línea, de forma de afectar solamente a los objetos seleccionados.

En la siguiente figura se presentan dos situaciones con el uso del Tipo de Línea de Trazos para distintas Escalas de Tipo de línea, manteniendo el Factor de Escala Global igual en ambos casos.

Por defecto el valor de esta escala será 1.00, pudiendo realizarse su modificación de alguna de las dos formas relacionadas a continuación:

·         Modificando La Escala de Objeto Actual desde el Administrador de Tipos de Línea: Cuando modificamos este parámetro tenemos que tener en cuenta que sólo los objetos que sean creados, una vez cerrremos al Administrador, tendrán su Escala de Tipo de Línea modificada para el valor especificado como actual en el referido diálogo. Esto implica que tenemos que estar pendientes de volver a fijar el valor a 1.00 cuando hayamos terminado de dibujar los objetos que requerían de la modificación en cuestión.

·         Modificando la Escala de Tipo de Línea de Objetos existentes: Esta es quizá la opción menos complicada y consiste en seleccionar los objetos dentro del dibujo que requieren la modificación y cambiar su Escala de Tipo de Línea desde la Paleta de Propiedades, en la Categoría “General”:

PROPIEDADES DE LA CAPA

Ahora tenemos el dibujo organizado por capas, vamos a explicar las funciones básicas del manejo y propiedades de las capas.

En los iconos de la parte superior están los comandos para crear, eliminar o definir como capa actual la capa que tengamos seleccionada. Cuando seleccionamos como capa actual una capa determinada quiere decir que todas las acciones de dibujo que realicemos afectarán a dicha capa.

EN EL MENÚ DE COLUMNAS TENEMOS VARIAS OPCIONES:

Activar o desactivar: Las entidades de la capa se muestran o se ocultan.

Inutilizar o reutilizar: Las entidades se muestran o se ocultan, pero al inutilizar la capa las entidades no se regeneran (regenerar un dibujo es actualizarlo a su correcta geometría, AutoCAD para ahorrar memoria tiende a simplificar los círculos convirtiéndolos en polígonos).

Bloquear o desbloquear: Las entidades no se pueden modificar.

Color: define el color que elijamos.

Tipo de línea: define el tipo de línea que elijamos para dicha capa, de tipo continua, discontinua, eje, etc...

Grosor de línea: define el ancho de línea.

Trazar: activa o desactiva su trazado en la impresora o plotter.

Podemos activar o desactivar más opciones en la lista desplegable si pulsamos el botón derecho del ratón pero para este curso básico estas son las más usadas e importantes. Los comandos de filtros son opciones avanzadas que estudiaremos en cursos más avanzados.

Como ejemplo vamos a “esconder” la capa de MOBILIARIO, si seleccionamos la casilla Activar de dicha capa la “bombilla” se “apagará” y en el dibujo no aparecerá el mobiliario, para volver a visualizarlo simplemente volvemos a seleccionar el icono de activación.

RESUMEN

CAPAS

CONTENIDO

 Las capas o layers (en inglés) de AutoCAD podrían definirse como nombres de grupos o etiquetas que poseen cada uno de los objetos de AutoCAD® que creamos. Es decir que cada objeto (ya sea una línea, un círculo, o texto, etc…) pertenece si y sólo si a una capa y no puede haber un objeto que no pertenezca a ninguna.

ADMINISTRACIÓN DE CAPAS

La creación y edición de capas en AUTOCAD se realiza a través del Administrador de Propiedades de Capas al cual se accede desde la Ficha Inicio→ Capas - Propiedades de Capa. El Administrador de Propiedades de las Capas tiene el comportamiento de las Paletas en AUTOCAD, es decir puede mantenerse a la vista, anclarse u ocultarse automáticamente; de esta forma cualquier modificación que se realice a alguna capa se reflejará automáticamente en el dibujo.

VENTANA PRINCIPAL DE CAPAS

Esta ventana de AutoCAD en un dibujo vacío tiene solo la línea de la capa “0”. Cada línea

corresponde a una capa, y desde las columnas podemos ajustar propiedades a las diferentes capas.

LA BARRA DE HERRAMIENTAS

También existe la barra de herramientas de capas, con la cual podemos manejar las capas con las funcionalidades más básicas de la ventana.

COMO CREAR UNA CAPA DE AUTOCAD

Crear una capa de AutoCAD® es muy simple, pero no podemos hacerlo desde la barra de herramientas. Para esto es necesario abrir la ventana la cual se abre con el comando capa, como ya te he dicho, o bien desde el primer icono que aparece en la barra de herramientas (el de la izquierda de la imagen).

BORRAR CAPAS

En este post veremos cómo borrar capas que no se utilizan y resolveremos el problema de arrastrar capas inútiles en archivos durante años como hacías hasta ahora.

Estas capas que son molestas para tener un dibujo claro, se añadieron al archivo como consecuencia de insertar algún bloque o copiar dibujo de otro archivo. Después, volvimos a redefinirlas con las capas que usábamos en el nuevo archivo. Entonces al intentar borrarlas escribimos LAYER o vamos al Layer Properties Manager (menú de capas). Después seleccionamos una capa y le damos al botón del teclado Supr.

TIPOS DE LINEA

Cuando cargamos a nuestro dibujo algún Tipo de Línea para ser asignado a una capa o a algún objeto, tenemos que tener en cuenta que si ésta es diferente del Tipo Línea Continua su visualización dependerá de un factor o propiedad denominado Escala de Tipo de Línea; este valor puede ser tan grande o tan pequeño que la línea podría verse como una línea continua a pesar de no serlo.

PROPIEDADES DE LA CAPA

Ahora tenemos el dibujo organizado por capas, vamos a explicar las funciones básicas del manejo y propiedades de las capas.

En los iconos de la parte superior están los comandos para crear, eliminar o definir como capa actual la capa que tengamos seleccionada.

3. SUMMARY

LAYERS

CONTENT

 The layer or layers (in English) of AutoCAD could be defined as group names or labels that have each AutoCAD® objects we create. This means that each object (either a line, a circle, or text, etc ...) if and only if it belongs to a layer and can not be an object that does not belong to any.

MANAGEMENT LAYERS

Creating and editing layers in AUTOCAD is done through the Layer Properties Manager which is accessed from the Home tab → Layers - Layer Properties. Manager Layer Properties has Palettes behavior in AUTOCAD, ie can be kept in view, docked or auto-hide; thus any modifications made to any layer is automatically reflected in the drawing.

WINDOW LAYERS

This window AutoCAD drawing has only an empty line layer "0". Each line

It corresponds to a layer, and the columns can be adjusted to different layers properties.

THE TOOLBAR

There is also the toolbar layers, which can handle layers with the basic functionality of the window.

HOW TO CREATE A LAYER OF AUTOCAD

Create a layer AutoCAD is very simple, but we can not do it from the toolbar. For this you need to open the window which opens with the layer command, as you have said, or from the first icon in the toolbar (on the left of the image).

CLEAR LAYERS

In this post we will see how to delete unused layers and resolve the problem of useless layers drag files for years as doing so far.

These layers that are annoying to have a clear picture, were added to the file as a result of inserting a block or drawing copy another file. Then we returned to redefine the layers we used in the new file. So when trying to erase or write LAYER go to Layer Properties Manager (Layers menu). Then select a layer and give the Delete button on the keyboard.

TYPES OF LINE

When we load our drawing a line type to be assigned to a layer or an object, we must keep in mind that if different from Line Type Continuous display depends on a factor or property called Scale Line Type; this value can be as large or so small that the line could be seen as a continuum despite not.

LAYER PROPERTIES

Now we have the drawing organized by layers, we will explain the basic functions of management and layer properties.

The icons at the top are the commands to create, delete or define the current layer the layer you have selected.

4. RECOMENDACIONES

• Con una buena planificación de los colores que asignas a cada capa, es muy fácil diferenciar los diferentes niveles y grupos o tipos de objetos que lo representan.
• Simplemente porque no se puede dibujar en AutoCAD de forma eficiente si no se tienen los objetos debidamente separados por capas.
• Puntualizar que aunque estés visualizando muchas capas y tengas ocultas otras tantas, tu trabajo de creación de objetos está supeditado siempre a una única capa, la capa actual.

5. CONCLUSIONES

• Los layers a veces conviene crearlos antes de empezar a dibujar o mientras se va dibujando. Eso va a depender del plano que debamos hacer y si hay un modelo de layers a seguir o no. De todas formas lo más importante es que todos los objetos de AutoCAD los divididas correctamente por layers para facilitarte el trabajo tu mismo de manera global. Es decir que vas a poder hacer cambios y aplicar comandos a todo un conjunto de objetos, con lo que vas a estar beneficiado en tu trabajo final.
• Una buena utilización de los layers o capas de AutoCAD en nuestro trabajo cotidiano se ha vuelto cada vez más imprescindible para desarrollar trabajos de excelencia.
• Controlar la visibilidad de los objetos. Las Capas en AUTOCAD cuentan con una propiedad que permite establecer para ellas el estado de visibilidad de los objetos que han sido creados bajo cada una de ellas. Si la capa está activa los objetos estarán visibles, si está inactiva estarán ocultos.

6. APRECIACIÓN DE EQUIPO

•  Podemos aprender que una Capa tiene cuatro estados, asociados cada uno con la posibilidad o no de editar, modificar, visualizar, regenerarse (dibujarse) e imprimirse.
• Este tema llamado capas podemos apreciar lo interesante que es poder seguir haciendo trabajos en AutoCAD ya que es muy interesante porque podemos hacer planos de cualquier variedad de cosas.

7. GLOSARIO DE TÉRMINOS

• Orden: los objetos de AutoCAD discriminados por layers.
• Calidad: un plano ordenado y prolijo.
• Practicidad: facilidad en las modificaciones y orden.
• Menor tiempo de trabajo: productividad al dibujar.

8. LINKOGRAFIA

• https://cafemachado.files.wordpress.com/2011/03/capas.pdf
• https://autocad3d.wordpress.com/2010/12/26/layers-de-autocad-cuatro-grandes-beneficios-para-tu-trabajo/
• http://aprendeacadrapido.com/blog/como-utilizar-correctamente-las-capas-de-autocad-o-layers.html
• http://ingenieriacivil.tutorialesaldia.com/para-que-se-utilizan-las-capas-en-autocad/
• http://www.jmbujalance.com/es/borrar-capas-en-autocad-comando-laydel/

VÍDEO:

ENLACE:    https://es.slideshare.net/secret/NytO9y5zWnJ5yJ
