RELLENOS EN AUTOCAD

COMANDOS CHAFLÁNY EMPALME DE AUTOCAD

Una de las situaciones más comunes en un dibujo será la de crear una “esquina” entre dos líneas que no sean paralelas. AUTOCAD nos suministra el ComandoChaflán y el Comando Empalme en el Panel Modificar de la Ficha Inicio, y con los cuales se podría lograr alguna de las tres situaciones relacionadas en las siguientes figuras, a partir de dos líneas no conectadas:

Situación Original:                             Dos líneas que se necesita unir para conformar una esquina.
Situación Modificada 1: Las líneas se han unido conformando una esquina cuadrada .
Situación Modificada 2: Las líneas se han unido conformando una esquina con chaflán o bisel.
Situación Modificada 3: Las líneas se han unido conformando una esquina redondeada.

La diferencia fundamental entre ambos comandos es que el Comando Chaflán crea la unión o esquina entre objetos empleando tramos rectos de línea, mientras que el Comando Empalme lo hará con arcos de forma tal de lograr el efecto de redondeado presentado en la última figura.

A continuación se presentarán los pasos a seguir para ejecutar cada comando:

ElComandoCHAFLÁN

Con este comando podremos crear esquinas cuadradas o con bisel, según se presentó en las situaciones Modificadas 1 y 2 anteriores.

Para aplicar el comando debemos realizar dos pasos o procesos:

El primero involucra la definición de las distancias desde la esquina o una distancia y un ángulo, según se relaciona en la siguiente figura:

De esta forma, si optamos por fijar el valor de la primera y segunda distancia del chaflán igual a cero obtendremos una esquina recta, sin la definición del bisel o chaflán (Situación Modificada 1 en la primera figura) mientras que si le asignamos un valor distinto a cero el chaflán empezará a definirse como en la Situación Modificada 2 de la primera figura presentada.

El segundo paso corresponde a la selección de los objetos con los que se conformará la esquina.

Para la ejecución del Comando Chaflán realizaremos los siguientes pasos:

1

Seleccionar con el cursor y ratón el Comando Chaflán desde la Ficha Inicio→ Panel Modificar.

Recordemos que el triángulo a la derecha del ícono en los paneles de AUTOCAD nos indica que existen otras opciones disponibles, así que si no está el comando visible hay que pulsar sobre este triángulo para localizar al Comando Chaflán:

En la ventana de comandos se presentará un mensaje indicando las distancias actuales de chaflán y solicitando la designación de la primera líneacon la que se conformará la esquina, apareciendo además una serie de opciones, según se muestra a continuación:

De estas opciones podemos comentar:

Para definir la forma del chaflán especificando distancias responderemos al mensaje anterior escribiendo la letra “D” (no importa si está en mayúscula o minúscula) y pulsando Intro. Aquí la Ventana de Comandos presenta el mensaje: Precise primera distancia de chaflán <Valor Actual>: en el cualespecificaremos el valor deseado y pulsaremos Intro o, si deseamos utilizar el valor actual, pulsaremos Intro únicamente. Hecho ésto aparecerá el mensajePrecise segunda distancia de chaflán <Valor Actual>: en donde el Valor Actual será por defecto el valor introducido para la primera distancia de Chaflán.Introduciremos el valor deseado y pulsaremos Intro. De manera similar, si deseamos utilizar el Valor Actual, sólo debemos pulsar Intro sin introducir ningún valor.

Si optamos por especificar la forma del chaflán a partir de una distancia y un ángulo, responderemos al mensaje escribiendo la letra “U” y pulsando Intro, para que la ventana de Comandos presente el mensaje: Precise la longitud de chaflán en la primera línea <Valor Actual>: allí introduciremos el valor deseado y pulsaremos Intro. Aparecerá el mensaje Precise el ángulo de chaflán en la primera línea <Valor Actual>: en donde especificaremos el ángulo deseado y pulsaremos Intro.

Los valores introducidos para las distancias y/o ángulo de chaflán se preservarán en la memoria mientras no los modifiquemos según lo referido anteriormente, por lo tanto no será necesario introducir estos valores cada vez que ejecutemos el comando en el caso de que la misma geometría del chaflán se vaya a utilizar en distintos objetos en el dibujo.

3

Definida la geometría del Chaflán a crear, sólo quedará seleccionar desde el dibujo la primera y segunda línea para generar así la modificación deseadacon el Comando Chaflán. Es importante tener en cuenta que, si las distancias de chaflán introducidas son diferentes, el orden de selección de las líneas debe ser consistente con los valores introducidos de manera tal de garantizar el resultado buscado.

Una forma “rápida” de generar una esquina cuadrada (sin chaflán) cuando los valores de distancias o ángulos son distintos de cero esmantener presionada la tecla Mayúscula cuando estamos seleccionando la segunda línea del chaflán, de esta forma el comando anulará temporalmente los valores almacenados en memoria

Si nuestra intención es crear esquinas redondeadas, especificando el radio de curvatura, podremos utilizar el Comando Empalme, para lo cual se ejecutan dos pasos, de manera similar al Comando Chaflán: en el primero especificaremos el radio del arco de empalme que unirá a las dos líneas y en el segundoseleccionaremos las líneas a empalmar.

Realizaremos entonces el siguiente procedimiento:

1

Seleccionar Comando Empalme desde el Panel Modificar de la Ficha Inicio.

2

La Ventana de Comandos de AUTOCAD presentará el mensaje presentado en la siguiente figura, de la cual se destaca la indicación del valor actual del Radio de empalme (0.0000 en este caso) y la solicitud de designación del primer objeto a empalmar.

De manera análoga a otros comandos de dibujo y edición de AUTOCAD se presenta entre “[]” una serie de opciones, de las cuales destaca la que nos permitirá modificar el valor actual del radio de empalme, la cual se realizará escribiendo desde el teclado las letras “RA” y pulsando Intro.

Aparecerá el mensaje Precise el radio de empalme <Valor Actual>: para queintroduzcamos el valor deseado y pulsemos Intro.

Si la opción es mantener el Valor Actual para este parámetro pulsaremos Intro sin introducir ningún valor desde el teclado.

Al definir el radio pasaremos a seleccionar las dos líneas involucradas en el Comando Empalme para así obtener la esquina redondeada buscada.

Para ejecutar cualquiera de los dos comandos de manera continua, es decir sin tener que estar ejecutando el comando repetidamente, podremos utilizar la opción “múLtiple” presentada cuando se solicita la designación de la primera línea. Para ello escribiremos la letra “L” y pulsaremos Intro.

RESUMEN

COMANDOS CHAFLÁNY EMPALME DE AUTOCD

Una de las situaciones más comunes en un dibujo será la de crear una “esquina” entre dos líneas que no sean paralelas. AUTOCAD nos suministra el ComandoChaflán y el Comando Empalme en el Panel Modificar de la Ficha Inicio, y con los cuales se podría lograr alguna de las tres situaciones relacionadas en las siguientes figuras, a partir de dos líneas no conectadas:

ElComandoCHAFLÁN

Con este comando podremos crear esquinas cuadradas o con bisel, según se presentó en las situaciones Modificadas 1 y 2 anteriores.

Para aplicar el comando debemos realizar dos pasos o procesos

RECOMENDACIONES

Situación Original: Dos líneas que se necesita unir para conformar una esquina.
Situación Modificada Las líneas se han unido conformando una esquina cuadrada .
Situación Modificada Las líneas se han unido conformando una esquina con chaflán o bisel.
Situación Modificada Las líneas se han unido conformando una esquina redondeada.

CONCLUSIONES

BUENO MIS CONCLUSIONES SERIAN DE QUE ESTO NOS AYUDARA PARA DAR UN ASPECTO MAS PROFESIONAL A NUESTROS DISEÑOS

APRECIACIÓN

En esta apreciación considero de que esta investigación de rellenos nos ayudara de mucho para mejorar

GLOSARIO

CHAFLÁN: Con este comando podremos crear esquinas cuadradas o con bisel, según se presentó en las situaciones Modificadas 1 y 2 anteriores.

LINKOGRFIA

http://ingenieriacivil.tutorialesaldia.com/doblando-esquinas-con-los-comandos-chaflan-y-empalme-de-autocad/#prettyPhoto/3/

VÍDEO

ENLACE

http://www.slideshare.net/MaribelQuisperuiz

PUNTO EN AUTOCAD

DEFINICIÓN

El punto es la entidad más sencilla de AutoCAD. Definir o introducir un punto en el espacio 2D es algo muy sencillo y al alcance de cualquier persona que entra por primera vez en AutoCAD, pero cuando hablamos de diferentes tipos de coordenadas y sistemas de coordenadas, la cosa se complica un poco.

Hay que tener bien claro que es lo que se pretende dibujar y qué tipo de datos disponemos para realizar nuestro diseño.

Dependiendo de tus objetivos y de tu especialidad puede disponer de datos tan dispares como coordenadas espaciales, distancias, ángulos o una mezcla de todos ellos.

AutoCAD no tiene ningún problema para aceptar cualquiera de estos datos en cualquier tipo de unidad en las que estés trabajando.

La opción de punto la podemos utilizar pulsando los iconos del entorno de trabajo de Autocad, o escribiendo en la barra de comando PUNTO y pulsando INTRO se activaría esta opción.

VISTA CLÁSICA:

VISTA ACTUAL:

FORMATOS DE PUNTOS

Cuando utilizamos la herramienta punto, el programa nos dibuja un punto predeterminado, este punto se puede configurar y adaptarlo a nuestras necesidades.

Para cambiar la configuración y como se muestra en Autocad el punto pulsaremos sobre FORMATO-TIPO DE PUNTO o más rápido; escribiremos en la barra de comando DDPTYPE y pulsamos INTRO.

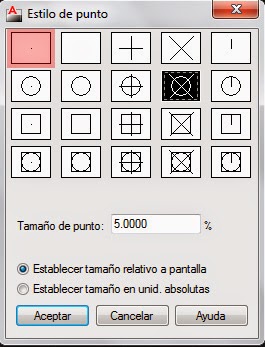

Y se abrirá una nueva ventana flotante ESTILO DE PUNTO donde podremos elegir como se mostrara el punto y el tamaño del mismo. Autocad por defecto tiene activada la primera opción.

UTILIZAR LA HERRAMIENTA PUNTO PARA TUS DIBUJOS COMO EJE DE PILARES

Cuando dibujamos planos arquitectónicos en planta, normalmente se marca el eje de todos los pilares mediante una cruz en el centro del mismo. Una buena opción para dibujar estos ejes seria la herramienta PUNTO.

Colocando un punto en el centro del pilar nos va a servir como referencia, además es bastante útil en el caso de que los planos se tuvieran que exportar a CYPE o cualquier otro programa. Para que el punto quede en forma de cruz tendrás que cambiar el ESTILO DE PUNTO y elegir la opción de la cruz, si dibujas en metros es recomendable que el punto tenga un tamaño entre el 3 y 10 %.

UTILIZAR LA HERRAMIENTA PUNTO COMO REFERENCIA PARA HACER UN DIBUJO CON SPLINE

Cuando dibujamos una Spline en Autocad es todo un caos, sobre todo porque la Spline es complicada de manejar. Una manera más cómoda y practica de dibujar mediante Splines es usando la herramienta PUNTO, colocando los puntos en los sitios estratégicos del dibujo y utilizarlos como referencia a la hora de dibujar.

Después tan solo hay que borrar los puntos y ya tenemos nuestra Spline dibujada correctamente.

Para que Autocad marque el punto no olvides activar esa opción, pulsando con el botón derecho de ratón sobre la opción REFENT.

COMANDOS DIVIDE

Es dividir en varios segmentos una línea, circunferencia, objetos, etc., una manera fácil de hacerlo es utilizar el comando dividir, el cual te da la opción, como su nombre indica, de dividir en varias partes iguales cualquier elemento de nuestro dibujo.

Funciona este comando realmente útil para dividir una línea, circunferencia, objeto, etc., en todos los segmentos que necesitemos.

PASOS A SEGUIR:

Antes de comenzar a  dividir es recomendable que se marque la opción de PUNTO en la ventana de PARÁMETROS DE DIBUJO, esto será bastante útil, ya que así sabremos donde se encuentran los puntos por donde Autocad ha dividido el objeto.

Para activar esta opción escribiremos en la barra de comando:  '_dsettings y pulsamos ENTER. Se abrirá una nueva ventana llamada PARÁMETROS DEL DIBUJO y activamos PUNTO.

Esta opción también se puede activar y desactivar más rápidamente pulsando con el botón derecho del ratón sobre REFENT la casilla que está justo debajo de la barra de comando.

Ahora ya podemos empezar con la utilización de este comando, en nuestro caso realizaremos la división de una línea en varios segmentos iguales, nosotros dividiremos nuestra línea en 12 partes iguales.

Empezaremos  escribiendo en la barra de comando “DIV” y pulsamos ENTER.

Ahora seleccionaremos la línea que queremos dividir, en nuestro caso seleccionamos la línea roja que aparece en la imagen inferior.

Una vez seleccionada la línea a dividir nos aparecerá un nuevo texto en la barra de comando donde nos pide que indiquemos el número de segmentos en el que queremos dividir la línea, nosotros como hemos explicado anteriormente la dividiremos en 12 partes, por lo tanto escribiremos 12 y pulsaremos ENTER.

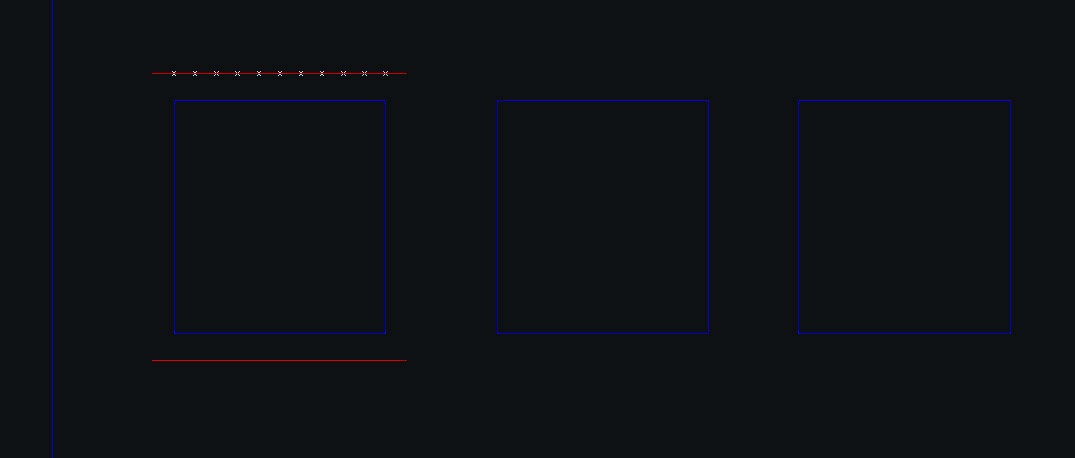

Como vemos en la imagen inferior ya tenemos dividida la línea en 12 partes iguales.

En esta ocasión Autocad ha creado unas cruces que indican por donde se ha dividido la línea, en función del tamaño de la línea estas cruces aparecerán más grandes o más pequeñas, en otras ocasiones Autocad divide con unos puntos aparentemente invisibles que marcan por donde se ha segmentado la línea, digo aparentemente invisibles porque en realidad se encuentran sobre la misma línea, es decir, si el comando dividir se efectúa en la capa con el mismo color de la línea aparentemente parecerá que las divisiones no se han realizado. En la imagen de abajo vemos.

COMANDOS MEASURE

Realiza una acción similar a la de DIVIDE, en cuanto a que sitúa bloques o puntos en particiones de igual longitud sobre un objeto. La diferencia se encuentra en que, en este caso, lo que se introduce como dato es la longitud del segmento. En consecuencia, si la longitud del objeto no es múltiplo de la longitud introducida, la última partición será más corta que la solicitada. A continuación se enumeran los diferentes procedimientos disponibles para graduar un objeto.

Mediante el botón Medir situado en el panel desplegable del grupo Dibujo de la ficha Inicio en la cinta de opciones, al que se accede haciendo clic sobre la barra de título del grupo.

Seleccionando la opción Medir del submenú Punto en el menú desplegable Dibujo de la barra de menús. Esta opción se encuentra etiquetada como Graduar en versiones anteriores.

En objetos abiertos, del tipo línea o arco, la graduación comienza en el extremo más próximo al punto de designación, mientras que en los objetos cerrados, la graduación se empieza a realizar por un punto que depende del tipo de objeto y en sentido contrario a las agujas del reloj. En el caso de polígonos y rectángulos el punto de inicio coincide con el vértice inicial, en círculos con el punto situado a cero grados y en elipses con el punto marcado como primer extremo de eje.

Los bloques (o puntos) insertados con los comandos DIVIDE o GRADUA se comportan como un conjunto de selección, de modo que pueden ser designados con la opción Previo (Previous) en la siguiente ejecución de un comando que requiera la selección de objetos.

La opción Bloque (Block), que ofrecen ambos comandos, al solicitar el número de divisiones o la longitud de los intervalos, permite indicar el nombre del bloque que se insertará en los puntos correspondientes del objeto de que se trate. Recuerde que estos dos comandos pueden aplicarse sobre prácticamente cualquier objeto lineal abierto o cerrado, como líneas, arcos, círculos, polilíneas, elipses o splines.

EJEMPLOS PRÁCTICOS

Seleccionar objeto a Divide

Especifica un solo objeto geométrico, tales como una línea, polilínea, arco, círculo, elipse o spline.

Número de segmentos

Lugares señalan objetos a intervalos iguales a lo largo de los objetos seleccionados. El número de objetos de punto creadas es uno menos que el número de segmentos que usted especifique.

Utilice PTYPE para establecer el estilo y el tamaño de todos los objetos de punto en un dibujo.

Bloquear

Lugares especifican bloques a intervalos iguales a lo largo del objeto seleccionado. Los bloques se insertarán en el plano en el que el objeto seleccionado se creó originalmente. Si el bloque tiene los atributos de variable, estos atributos no están incluidos.

Sí

Alinea los bloques de acuerdo con la curvatura del objeto seleccionado. Los X ejes de los bloques insertados será tangente a o colineal con el objeto seleccionado en los lugares que se dividen

Sin

Alinea los bloques de acuerdo con la orientación actual del sistema de coordenadas. Los X ejes de los bloques insertados serán paralelas a la X eje de los UCS en los lugares en división.

2. RESUMEN

PUNTO EN AUTOCAD

DEFINICIÓN

El punto es la entidad más sencilla de AutoCAD. Definir o introducir un punto en el espacio 2D es algo muy sencillo y al alcance de cualquier persona que entra por primera vez en AutoCAD, pero cuando hablamos de diferentes tipos de coordenadas y sistemas de coordenadas, la cosa se complica un poco.

FORMATOS DE PUNTOS

Cuando utilizamos la herramienta punto, el programa nos dibuja un punto predeterminado, este punto se puede configurar y adaptarlo a nuestras necesidades.

Para cambiar la configuración y como se muestra en Autocad el punto pulsaremos sobre FORMATO-TIPO DE PUNTO o más rápido; escribiremos en la barra de comando DDPTYPE y pulsamos INTRO.

COMANDOS DIVIDE

Es dividir en varios segmentos una línea, circunferencia, objetos, etc., una manera fácil de hacerlo es utilizar el comando dividir, el cual te da la opción, como su nombre indica, de dividir en varias partes iguales cualquier elemento de nuestro dibujo.

Funciona este comando realmente útil para dividir una línea, circunferencia, objeto, etc., en todos los segmentos que necesitemos.

COMANDOS MEASURE

Realiza una acción similar a la de DIVIDE, en cuanto a que sitúa bloques o puntos en particiones de igual longitud sobre un objeto. La diferencia se encuentra en que, en este caso, lo que se introduce como dato es la longitud del segmento. En consecuencia, si la longitud del objeto no es múltiplo de la longitud introducida, la última partición será más corta que la solicitada.

3. SUMMARY

POINT IN AUTOCAD

DEFINITION

The point is the simplest entity AutoCAD. Define or enter a point in 2D space is very simple and accessible to anyone entering for the first time in AutoCAD, but when we talk about different types of coordinates and coordinate systems, things get a bit complicated.

FORMATS POINTS

When we use the tool point, the program draws us to a predetermined point, this point can be configured and adapted to our needs.

To change the settings as shown in Autocad point will click FORMAT-point type or faster; write in the command bar and press ENTER DDPTYPE.

COMMANDS DIVIDE

Is divided into several segments a line, circle, objects, etc., an easy way is to use split command, which gives you the option, as its name suggests, to divide into several equal parts any element of our drawing.

It does this really useful to split a line, circle, object, etc., in all segments we need command.

COMMANDS MEASURE

Performs a similar action to that of DIVIDE, in that blocks or dots located in partitions of equal length on an object. The difference is that in this case, which is introduced as data is the segment length. Accordingly, if the length of the object is not a multiple of the length entered, the last partition is shorter than that requested.

4. RECOMENDACIONES

• Si al ejecutar el comando no hay ningún objeto seleccionado AutoCAD le pedirá al usuario que seleccione los objetos a modificar, caso contrario el comando actuará sobre los objetos seleccionados previamente.

5. CONCLUSIONES

• Es bueno resaltar que la realización de pequeñas modificaciones en planos ya realizados resulta sencilla comparado con la dificultad de hacerlo en formato papel en el que muchas veces ni siquiera es posible.
• Los comandos de edición de AutoCAD se utilizan para modificar o editar objetos creados por los comandos de dibujo, o para crear nuevos objetos en base a los ya existentes, estos comandos se encuentran ubicados en el panel Modify [Modificar] de la ficha Home [Inicio], como ya se había indicado anteriormente para ejecutarlos podemos hacer un clic sobre el botón respectivo, digitar el nombre completo del comando o digitar el alias.
• Como podemos configurar el tipo de punto y las formas de utilizar esta herramienta que encontramos en Autocad.

6. APRECIACIÓN

• El comando DIVIDE dividirá el circulo en partes iguales, por lo que si quieres puedes seleccionar el punto y molerlo y colocarlo donde quieres.
• Autocad entiende que si quieres dividir un circulo sera en segmentos iguales, si necesitas dividir de forma especial tendrás que jugar con las partes en las que divides el circulo.
• Si queremos ser precisos en lo que hacemos y sobre todo en el dibujo técnico, que es utilizar estas herramientas, a pesar de la confusión de distinguir.

7. GLOSARIO DE TÉRMINOS

• Barra de acciones: Interfaz de usuario parecida a una barra de herramientas que muestra las acciones asociadas a un objeto de parámetro.
• Alias: Método abreviado de un comando escrito en la solicitud de comando. Así, CP es un alias de COPIA y Z lo es de ZOOM. Defina los alias en un archivo..pgp específicos del producto como acad.pgp o aclt.pgp.
• Macro de acciones: Serie de acciones grabadas que se pueden reproducir en el dibujo activo.
• Punto adquirido: La ubicación intermedia usada como referencia cuando se utiliza el rastreo o los métodos de rastreo de referencia de ubicación de un punto.
• Marca de adquisición: El signo temporal más (+) que aparece en la ubicación de un punto adquirido cuando se utiliza el rastreo o los métodos de rastreo de referencia de ubicación de un punto.
• Degradación de adaptación: Método para controlar el rendimiento que desactiva funciones gráficas en un cierto orden cuando el rendimiento baja de un nivel especificado.

8. LINKOGRAFÍA

• http://recursosinterior.blogspot.pe/2014/04/herramienta-punto-de-autocad.html
• https://acadtutorial.wordpress.com/2011/07/14/como-intro-puntos-autocad/
• http://recursosinterior.blogspot.pe/2014/03/dividir-en-partes-iguales-en-autocad.html
• http://a-cad-emia.blogspot.pe/2013/05/bloques05.html

VÍDEO:

DISEÑO ARQUITECTONICO

DISEÑO ARQUITECTONICO

HERRAMIENTAS DE RELLENO

Con AutoCAD es posible activar y desactivar el relleno de las polilineas utilizando el  modo de visualización rellenar. Para trabajar con este modo de visualización se debe introducir en la ventana de comandos la orden rellenar y pulsar la tecla de retorno. En ese momento el programa preguntara al usuario si desea activar o desactivar la herramienta.

En caso que se mantenga activada, se mostrara un único color en las formas creadas con polilineas gruesas, solidos 2D, arandelas y patrones de sombreado en los que se usa el patrón sólido .Si, por el contrario, se desactiva el modo de visualización rellenar, el programa solo mostrara el contorno de las polilineas, lo que no significa que se elimine el relleno sino que permanece oculto momentáneamente. Esta opción agiliza notablemente la apertura y la manipulación de dibujos que pesan excesivamente debido a que contienen un gran número de líneas gruesas.

Se debe tener en cuenta que si se cambia el estado del modo rellenar, que por defecto está activo, es necesario volver a generar la imagen para que la modificación sea efectiva sobre las líneas ya existentes.

COMANDOS EMPALME

Si nuestra intención es crear esquinas redondeadas, especificando el radio de curvatura, podremos utilizar el Comando Empalme, para lo cual se ejecutan dos pasos, de manera similar al Comando Chaflán: en el primero especificaremos el radio del arco de empalme que unirá a las dos líneas y en el segundo seleccionaremos las líneas a empalmar.

Realizaremos entonces el siguiente procedimiento:

1.  Seleccionar Comando Empalme desde el Panel Modificar de la Ficha Inicio.

2. La Ventana de Comandos de AUTOCAD presentará el mensaje presentado en la siguiente figura, de la cual se destaca la indicación del valor actual del Radio de empalme (0.0000 en este caso) y la solicitud de designación del primer objeto a empalmar.

De manera análoga a otros comandos de dibujo y edición de AUTOCAD se presenta entre “[]” una serie de opciones, de las cuales destaca la que nos permitirá modificar el valor actual del radio de empalme, la cual se realizará escribiendo desde el teclado las letras “RA” y pulsando Intro.

Aparecerá el mensaje Precise el radio de empalme <Valor Actual>: para queintroduzcamos el valor deseado y pulsemos Intro.

Si la opción es mantener el Valor Actual para este parámetro pulsaremos Intro sin introducir ningún valor desde el teclado.

3. Al definir el radio pasaremos a seleccionar las dos líneas involucradas en el Comando Empalme para así obtener la esquina redondeada buscada.

EJEMPLO

Anteriormente hable de como modificar las esquinas de un objeto con el comando  para crear un biselado y modificar tu dibujo, ahora en esta entrada explicare como realizar un empalme que al igual que el biselado es una orden muy recurrente en el dibujo y modificación de objetos.

1. Lo primero que tenemos que hacer es tener la(s) figura u objetos a realizar el empalme, en este caso tenemos un rectángulo, después teclearemos el comando FILLET y después teclearemos ENTER o presionaremos el botón ubicado en la pestaña de HOME y sección de MODIFY tal como se muestra en la figura 1.

2. Enseguida te pedirá que selecciones el primer objeto, aquí tendrás la opción de seleccionar la primera línea donde queremos el empalme (Ver Figura 2), o selecciona las siguientes opciones:

• Undo: Deshace las últimas acciones realizadas dentro del comando.
• Polyline: Realiza el empalme a una polilínea completa.
• Radius: Establece el radio deseado del empalme.
• Trim: Elabora el empalme con el procedimiento de corte (mostrado por defecto al inicio).
• Múltiple: Realiza múltiples empalmes sin necesidad de cerrar el comando.

3. Ahora aquí indicaremos el radio deseado en la opción de RADIUS, en esta ocasión teclearemos un radio de 30 (Ver Figura 3), damos ENTER.

4.Una vez indicado el radio te regresara al menú anterior y aquí tendremos que seleccionar las dos líneas donde queremos el empalme, tal como se ve en la figura 4.

PROCEDIMIENTO DE LA FUNCIÓN

Menú Modificar -> Empalme o bien Modify -> Fillet en inglés.

Select first object (seleccionar primer objeto): Seleccionamos la primera de las líneas que queremos empalmar.

Select second object (seleccionar el segundo objeto): Seleccionamos la segunda línea a empalmar, con ésto Autocad efectúa el empalme respetando el valor de Radio predefinido y cierra la función.

DEFINIR EL VALOR DE RADIO

Para modificar el valor de Radio predefinido hacemos lo siguiente.

Llamar a la funcion con  menú Modificar -> Empalme pero sin selecionar ninguna línea. Podremos ver en la barra de comando el valor actual de Radius.

Tomar la opción Radius escribiendo R + Enter.

Escribir el nuevo valor deseado, por ejemplo: 10.5 + Enter.

Ahora podemos seleccionar las dos líneas a empalmar como se explicó en la primera parte de este artículo. El empalme se efectuará respetando el último valor de Radio que hemos ingresado.

PARA TENER EN CUENTA

Hasta la versión 2000 de Autocad la función se cierra automáticamente luego de definir un nuevo Radio y es necesario volver a llamarla para efectuar el empalme.

Autocad guarda el último valor de Radio ingresado para futuros empalmes, por lo cual si hacemos varios empalmes con el mismo Radio o con Radio=0 no es necesario ingresar el valor en cada operación.

OPCIONES

A estas opciones se puede acceder luego de llamar a la función y antes de seleccionar alguna línea. Para hacerlo debemos escribir la letra mayúscula de cada opción ( en la línea de comandos ) + Enter.

Radio: Como ya explicaba, permite definir el radio del arco de empalme.

Polilínea: Con esta opción podemos añadir arcos de empalme a los vértices de una polilínea, debemos haber definido previamente el radio.

Recortar (Recortar / No Recortar): Permite definir si en el momento de añadir arcos de empalme a un vértice la unión actual se mantiene o se recorta.

Múltiple: Permite empalmar varias líneas durante la misma operación.

COMANDOS CHAMFLANES

Con este comando podremos crear esquinas cuadradas o con bisel, según se presentó en las situaciones Modificadas 1 y 2 anteriores.

Para aplicar el comando debemos realizar dos pasos o procesos.

El primero involucra la definición de las distancias desde la esquina o una distancia y un ángulo, según se relaciona en la siguiente figura:

De esta forma, si optamos por fijar el valor de la primera y segunda distancia del chaflán igual a cero obtendremos una esquina recta, sin la definición del bisel o chaflán (Situación Modificada 1 en la primera figura) mientras que si le asignamos un valor distinto a cero el chaflán empezará a definirse como en la Situación Modificada 2 de la primera figura presentada.

El segundo paso corresponde a la selección de los objetos con los que se conformará la esquina. Para la ejecución del Comando Chaflán realizaremos los siguientes pasos:

1. Seleccionar con el cursor y ratón el Comando Chaflán desde la Ficha Inicio→ Panel Modificar.

Recordemos que el triángulo a la derecha del ícono en los paneles de AUTOCAD nos indica que existen otras opciones disponibles, así que si no está el comando visible hay que pulsar sobre este triángulo para localizar al Comando Chaflán:

2.  En la ventana de comandos se presentará un mensaje indicando las distancias actuales de chaflán y solicitando la designación de la primera líneacon la que se conformará la esquina, apareciendo además una serie de opciones, según se muestra a continuación:

De estas opciones podemos comentar:

Para definir la forma del chaflán especificando distancias responderemos al mensaje anterior escribiendo la letra “D” (no importa si está en mayúscula o minúscula) y pulsando Intro. Aquí la Ventana de Comandos presenta el mensaje: Precise primera distancia de chaflán <Valor Actual>: en el cualespecificaremos el valor deseado y pulsaremos Intro o, si deseamos utilizar el valor actual, pulsaremos Intro únicamente. Hecho ésto aparecerá el mensajePrecise segunda distancia de chaflán <Valor Actual>: en donde el Valor Actual será por defecto el valor introducido para la primera distancia de Chaflán.Introduciremos el valor deseado y pulsaremos Intro. De manera similar, si deseamos utilizar el Valor Actual, sólo debemos pulsar Intro sin introducir ningún valor.

Si optamos por especificar la forma del chaflán a partir de una distancia y un ángulo, responderemos al mensaje escribiendo la letra “U” y pulsando Intro, para que la ventana de Comandos presente el mensaje: Precise la longitud de chaflán en la primera línea <Valor Actual>: allí introduciremos el valor deseado y pulsaremos Intro. Aparecerá el mensaje Precise el ángulo de chaflán en la primera línea <Valor Actual>: en donde especificaremos el ángulo deseado y pulsaremos Intro.

Los valores introducidos para las distancias y/o ángulo de chaflán se preservarán en la memoria mientras no los modifiquemos según lo referido anteriormente, por lo tanto no será necesario introducir estos valores cada vez que ejecutemos el comando en el caso de que la misma geometría del chaflán se vaya a utilizar en distintos objetos en el dibujo.

3. Definida la geometría del Chaflán a crear, sólo quedará seleccionar desde el dibujo la primera y segunda línea para generar así la modificación deseadacon el Comando Chaflán. Es importante tener en cuenta que, si las distancias de chaflán introducidas son diferentes, el orden de selección de las líneas debe ser consistente con los valores introducidos de manera tal de garantizar el resultado buscado.

EJEMPLO

En el proceso de dibujo es muy común realizar modificaciones a objetos dibujados previamente y el biselado o también conocido como chaflan es una de las modificaciones que más se utiliza en AutoCAD, el día de hoy aprenderemos a crearlo con el procedimiento que escribo a continuación:

1. Para poder conseguir un biselado en un objeto tendremos que escoger la esquina o esquinas que queramos realizar la modificación del biselado, en este caso tenemos un rectángulo dibujado. Ya ubicada(s) las esquinas teclearemos el comando CHAMFER o presionaremos el botón ubicado en la pestaña HOME, sección MODIFY (Ver Figura 1)

2. Después te pedirá que selecciones la primera línea para realizar el biselado o elegir las siguientes opciones:

•     Undo- Deshace cualquier opción dada en el biselado (distancia, ángulo, trim, etc.)
•     Polyline- Realiza el biselado a una polilínea 2D.
•     Distan: Hace el biselado a partir de dos distancias de la esquina.
•     Angle: Procesa el biselado dando los ángulos deseados.
•     Trim: Realiza el biselado con un recorte de dos líneas.
•     Method: Te permite realizar el biselado por el método de distancia y ángulo.
•     Multiple: Realiza múltiples biselados.

3. Aquí tendremos que dar las opciones del biselado o chaflan, ya sea por distancia o por ángulo indicaremos como queremos el biselado realizado.

4.  Ya dada la opción de biselado daremos clic a la primera línea del rectángulo y después clic en la segunda tal como lo muestra la figura 2.

2. RESUMEN

HERRAMIENTAS DE RELLENO

Con AutoCAD es posible activar y desactivar el relleno de las polilineas utilizando el  modo

de visualización rellenar. Para trabajar con este modo de visualización se debe introducir en

la ventana de comandos la orden rellenar y pulsar la tecla de retorno. En ese momento el

programa preguntara al usuario si desea activar o desactivar la herramienta.

Se debe tener en cuenta que si se cambia el estado del modo rellenar, que por defecto está activo, es necesario volver a generar la imagen para que la modificación sea efectiva sobre las líneas ya existentes.

COMANDOS EMPALME
Si nuestra intención es crear esquinas redondeadas, especificando el radio de curvatura, podremos utilizar el Comando Empalme, para lo cual se ejecutan dos pasos, de manera similar al Comando Chaflán: en el primero especificaremos el radio del arco de empalme que unirá a las dos líneas y en el segundo seleccionaremos las líneas a empalmar.

COMANDOS CHAMFLANES

En el proceso de dibujo es muy común realizar modificaciones a objetos dibujados previamente y el biselado o también conocido como chaflan es una de las modificaciones que más se utiliza en AutoCAD.

3. SUMMARY

FILLING TOOLS

With AutoCAD can enable and disable the fill mode using polylines fill display. To work with this display mode must be entered in the command window fill the order and press the return key. At that time the program asks the user to enable or disable the tool.

It should be noted that if the fill mode status, which by default is active, change is necessary to rebuild the image so that the change is effective on existing lines.

SPLICE COMMANDS

If our intention is to create rounded corners, specifying the radius of curvature, can use the Command Empalme, for which two steps, similar to Command Chaflán way run: the first specify the arc radius junction linking the two lines and the second select lines to be spliced.

COMMANDS CHAMFLANES

In the drawing process is very common modifications to previously drawn objects and beveled or also known as chaflan is one of the most used modifications in AutoCAD.

4. RECOMENDACIONES

• Esta opción agiliza notablemente la apertura y la manipulación de dibujos que pesan excesivamente debido a que contienen un gran número de líneas gruesas.
• Se recomienda usar el relleno para diferenciar áreas o lugares o clasificar diferentes dibujos que se realizan en AutoCAD.
• Se debe utilizar mucho los rellenos ya que ayuda a la organización y ayuda a encontrar y distinguir áreas de dibujo más fácilmente.

5. CONCLUSIONES

• El empalme es una herramienta muy importante ya que permite unir dos líneas a través de la arco creando esquinas redondeadas.
• Son herramientas muy útiles ya que pueden ayudar a diferenciar los materiales que se van a usar como por ejemplo en la construcción de un edificio.
• Con la herramienta Chaflan crear podremos crear esquinas cuadradas o con bisel.

6. APRECIACIÓN

• La elaboración de un biselado no es tan difícil como parece, con tres pasos es posible hacerlo, según la distancia que necesites o el ángulo que desees con las opciones que el comando te da es muy fácil hacerlo.
• Es un procedimiento muy sencillo y que además de útil es muy rápido hacerlo, el comando fillet en AutoCAD es una cosa fácil, solo te faltaría practicarlo.

7. GLOSARIO DE TÉRMINOS

• PARÁMETRO: Parámetro o argumento, es una variable que forma parte de los lenguajes de programación.
• VISUALIZACIÓN: En principio la definición clásica de la visualización información de imágenes visuales mentales, del acto o del proceso de interpretar en términos visuales o de poner en forma visual.
• POLILINEAS: Las polilíneas son líneas continuas compuestas de varios segmentos. Para crearlas, haz clic en el botón Polilínea en la barra de herramientas del dibujo, a la izquierda del botón Cuadro de texto.
•  Es una instrucción u orden que el usuario proporciona a un sistema informático, desde la línea de comandos (otro falso amigo) (como una shell) o desde una llamada de programación. Puede ser interno (contenido en el propio intérprete) o externo (contenido en un archivo ejecutable).

8. BIBLIOGRÁFICA O LINKOGRÁFIA

• http://es.slideshare.net/JulioCsarSiesqunMair/relleno-autocad
• http://es.slideshare.net/JulioCsarSiesqunMair/relleno-autocad
• http://globbi.com.ar/comando-fillet-o-empalme-de-autocad/
• http://www.cad2x3.com/2015/08/11/como-crear-un-biselado-o-chaflan-en-autocad-con-el-comando-chamfer/
• http://www.cad2x3.com/2015/08/18/como-crear-un-empalme-en-autocad/
• http://ingenieriacivil.tutorialesaldia.com/doblando-esquinas-con-los-comandos-chaflan-y-empalme-de-autocad/#prettyPhoto
